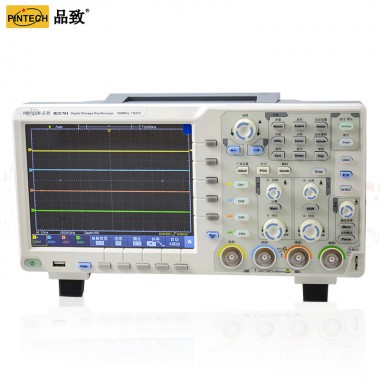

100MHz 四通道 数字示波器 MDO 704
100MHz四通道数字示波器 MDO 704 100MHz带宽，1GS/s实时采样率 4通道 最高14bits 垂直分辨率 示波器+信号源+万用表+频率计+记录仪（如需要可咨询选配） 40M存储深度 45,000 wfms/s波形刷新率
品牌PINTECH品致
型号MDO 704
支持波形录制回放功能,支持灰度及色温功能,配置多点触控屏，拥有更便捷的操作体验。
8英寸（800x600）高分辨率显示,丰富的触发和解码功能(选配），支持SCPI通信功能、labview 通信功能。
型号 | MDO704 | ||||||
带宽 | DC-100MHz | ||||||
实时采样率 | 1GS/s | ||||||
垂直分辨率(A/D) | 8bits | ||||||
存储深度 | 40M | ||||||
波形刷新率 | 45,000 wfms/s | ||||||
时基范围(s/div) | 2ns/div - 1000s/div, step by 1 - 2 - 5 | ||||||
上升时间（BNC上典型的） | ≤3.5ns | ||||||
通道 | 4 | ||||||
显示 | 8英寸(800×600)TFT LCD，支持多点触控 | ||||||
输入阻抗 | 1MΩ±2%，与15pF±5pF并联 | ||||||
通道间的隔离度 | 50Hz : 100 : 1, 10MHz : 40 : 1 | ||||||
最大输入电压 | 1MΩ ≤ 300Vrms; | ||||||
直流增益精确度 | ±3% | ||||||
直流精度 (平均) | 平均≥16：±（3% +0.05div) for △V | ||||||
探头衰减系数 | 0.001X - 1000X, step by 1 - 2 - 5 | ||||||
低频响应（交流耦合，-3Db） | ≥5Hz(在BNC处) | ||||||
工作温度 | 0~40℃ | ||||||
工作湿度 | 0~90%RH | ||||||
频率稳定度（水平精度） | ±1ppm | ||||||
波形内插 | (sinx) / x，x | ||||||
时间间隔（△T）测量精确度 | 单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns) | ||||||
输入耦合 | DC, AC, GND | ||||||
垂直灵敏度 | 1mV/div - 10V/div (at input) | ||||||
触发类型 | 边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选） | ||||||
解码类型(可选) | I2C, SPI, RS232, CAN | ||||||
触发方式 | 自动, 正常, 单次 | ||||||
垂直移动范围 | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | ||||||
信号制式和行/场频率 （视频触发类型） | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||||
光标测量 | 光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标 | ||||||
自动测量 | 峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积 | ||||||
数学操作 | ＋, －, ×, ÷, FFT | ||||||
存储波形 | 100组 | ||||||
李沙育图形 | 带宽 | 满带宽 | |||||
相位差 | ±3 degrees | ||||||
接口 | USB, Pass/Fail, LAN, VGA（选配） | ||||||
频率计 | 支持 | ||||||
电源 | 100V - 240V AC, 50/60Hz, CAT II | ||||||
Fuse | 2A, T class, 250V | ||||||
电池 (可选) | 3.7V, 13200mA | ||||||
尺寸 | 340mm(长)x177mm(高)x90mm(宽) | ||||||
万用表性能参数 （选配） | |||||||
数字显示 | 3¾ 位 (最大显示 4000) | 二极管 | 0V -1.5V | ||||
输入阻抗 | 10MΩ | 通断测试 | <50 (±30) beeping | ||||
电容 | 51.2nF - 100uF: ±(3% ± 3 digits) | ||||||
电压 | DCV: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V | ||||||
电流 | DCA: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits) | ||||||
电阻 | 400Ω: ±(1% ± 3 digits),4kΩ - 40MΩ: ±(1% ± 1 digit) | ||||||
任意波形信号发生器参数 选配 | |||||||
最大输入频率 | 25MHz | ||||||
采样率 | 125MS/s | ||||||
通道数 | 双通道 | ||||||
垂直分辨率 | 14 bits | ||||||
输出幅度 | 2mVpp - 6Vpp | ||||||
任意波长度 | 8K | ||||||
标准波形 | 正弦波、方波、脉冲波、锯齿波 | ||||||
任意波形 | 指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等46种内建波形以及用户自定义波形 | ||||||
选配功能 | |||||||
VGA | VGA接口 | RS232 | RS232解码 | ||||
WIF | Wifi 功能 | SPI | SPI解码 | ||||
AWG | 任意波形信号发生器 | I2C | I2C解码 | ||||
DMM | 万用表功能 | CAN | CAN触发/解码 | ||||
BAT | 电池（3.7V 13200mAh） | ||||||
VGA | VGA接口 | ||||||
