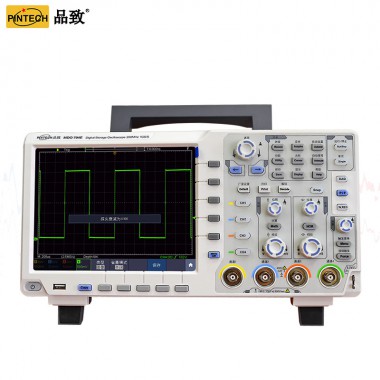

200MHz 四通道 高频数字示波器 MDO704E
PinTech品致数字示波器集数字示波器、逻辑分析仪、函数发生器、总线分析仪、数字电压表五种仪器（选配）于一体，具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、串行总线触发与分析、极限与模板测试、功率测量与分析、波形录制与回放、模数混合信号分析、任意函数发生等功能，支持以太网程控，方便您集成开发使用。
品牌PINTECH品致
型号MDO704E
型号 | MDO 704E |
垂直分辨率(A/D) | 8 位 |
带宽 | DC-200 MHz |
上升时间 | ≤ 1.75 ns |
时基范围 | 1ns/div - 1000s/div,step by 1-2-5 |
实时采样率 | 1GSa/s |
波形刷新率 | 70,000 wfms/s |
显示 | 8英寸(800×600)TFT LCD |
通道 | 4 |
最大存储深度 | 开启四通道，最高为10M点；开启两通道，最高为20M点；开启单通道，最高为40M点。 |
水平精度 | 最大±2.5 ppm（环境温度为+25℃时） |
输入耦合 | 直流、交流、接地 |
输入阻抗 | 1 MΩ±2%，与15 pF±5 pF并联 |
最大输入电压 | 400 V（DC + AC 峰值） |
直流增益精确度 | ≥2 mV，±2% |
垂直灵敏度 | 1 mV/div～10 V/div |
触发类型 | 边沿触发、视频触发、脉宽触发、斜率触发、欠幅触发、窗口触发、超时触发、第N边沿，逻辑触发，(SPI，I2C，RS232，CAN可选配) |
解码类型（可选） | RS232、I2C、SPI、CAN |
触发方式 | 自动、正常、单次 |
信号制式和行/场频率（视频触发类型） | 支持任何场频或行频的NTSC、PAL 和SECAM 广播系统 |
数学运算 | 加、减、乘、除、FFT、FFTrms、微分、积分、平方根，函数运算，用户自定义函数，数字滤波（低通、高通、带通、带阻） |
存储波形 | 100组波形 |
通信接口 | USB Host, USB Device；Trig Out (通过/失败)；LAN接口，VGA接口（选配） |
打印机兼容 | PictBridge |
电源 | 100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ |
保险丝 | 2A，T 级，250 V |
电池（选配） | 3.7 V, 13200 mAh |
触摸屏（选配） | 多点触控电容屏 |
工作温度 | 0~40℃ |
工作湿度 | 0~90%RH |
重量 | 1.1kg |
尺寸 | 301*152*70 mm |
