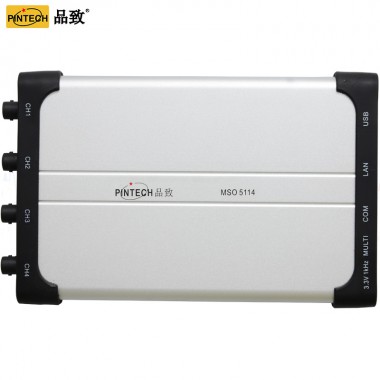

100MHz 四通道 PC示波器 MSO 5114
PC示波器MSO5114 四通道超薄设计，厚度仅普通示波器一半，方便携带 100MHz带宽，1GSa/s实时采样率 存储深度5M 友好的人机互动画面；FFT，X-Y，波形同屏显示 多种触发模式：边沿、视频、斜率、脉宽、交替 国内首创USB隔离功能，有效保护电脑，减小信号干扰， 满足CATII标准 支持SCPI通信功能、labview 通信功能 USB 供电，LAN 远程操控
品牌PINTECH品致
型号MSO 5114
产品型号 | MSO5114 | |
带宽 | DC-100MHz | |
通道 | 4通道 | |
实时采样率 | 1GSa/s | |
上升时间（BNC上典型的） | 3.5 ns | |
时基范围 | 1ns/div～100s/div，按 1～2～5 进制方式步进 | |
采样方式 | 普通采样、峰值检测、平均值 | |
存储深度 | 10M | |
输入耦合 | 直流、交流、接地 | |
输入阻抗 | 1MΩ±2%，与15pF±5pF 并联 | |
时基精度 | ±25ppm | |
时间间隔（△T） 测量精确度 | 单次：±(1采样间隔时间+25ppm×读数+0.6ns)， >16个平均值：±(1采样间隔时间+25ppm×读数+0.4ns) | |
垂直灵敏度 | 2mV/div～5V/div | |
垂直分辨率 | 8比特分辨率（两个通道同时采样） | |
最大输入电压 | 40V 峰值（DC + AC 峰值） | |
探头衰减系数 | 1X，10X，100X，1000X | |
通道间的隔离度 | 50Hz: 100 : 1，10MHz: 40 : 1 | |
波形内插 | Sin(x)/x | |
位移范围 | ±2V (2mV ~ 200mV), ±50V (500mv ~ 5V) | |
单次带宽 | 满带宽 | |
低频响应（交流耦合，-3Db） | ≥10Hz（在BNC 上） | |
工作温度 | 0~40℃ | |
工作湿度 | 0~90%RH | |
| 直流增益精确度 | ±3% | |
触发类型 | 边沿触发，脉宽触发，视频触发，斜率触发，交替触发 | |
触发电平范围 | 内部 | 距屏幕中心±5 格 |
触发电平精确度 （典型的） 适用于上升和下降时间≥20ns的信号 | 内部 | ±0.3格 |
释抑范围 | 100ns ～ 10s | |
| 触发方式 | 自动、正常、单次 | |
光标测量 | 光标间电压差(△V)、光标间时间差(△T) | |
自动测量 | 峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B | |
李沙育图形 | 带宽 | 满带宽 |
相位差 | ±3 degrees | |
标准接口 | USB2.0；LAN接口 | |
电源 | ≤8W | |
尺寸 | 190mm(长)×18mm（高）×120mm（宽） | |
重量 | 约0.30 公斤（主机） | |
