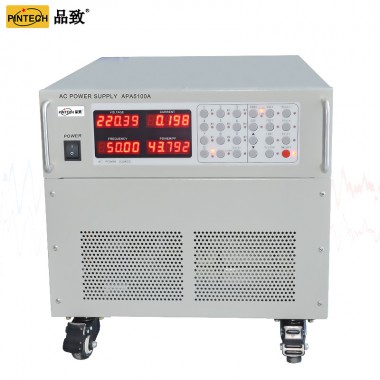

APA5200A三相系列 大功率交流稳压电源
采用IGBT/SPWM脉波宽调变方式制造 终端电压回馈补偿功能，确保测试功率无误差 可设定波形起始角度（0-359°），有同步源信号接口 可选择用电压模拟量（0-5V)或者电流模拟量（4-20mA）控制电源输出 采用是单片机（D/A电路）直接采集电压、电流波形数据 可选接口RS232/RS485，与电脑通讯
品牌PINTECH品致
型号APA5200A
采用中央处理器设计，控制逻辑电路的开通和关闭。采用一对一驱动的方法，利于功率部件的分散散热，结构上利于“亢余”设计，常规容量可做到2000kVA带安全锁止键，确保测试数据不被误修改。
三相可切换任意相电压/电流，并有相电压和线电压切换显示电压、频率调节范围宽，全程用旋转编码器加按键调节，并有电压（120V/240V）、频率（50Hz/60Hz）的快捷按键设置温湿度监测功能，智能散热除湿设计，给用户一个安全、舒适的工作环境。
参数校准通过开放式的软件完成，区别于其他的电源还要在电路上调整电位器和可调电阻。
超大竖式显示窗口、电压、电流、频率、（功率和功率因数为选配）各项测试参数直观。
型号 | APA5215A | APA5220A | APA5230A | APA5260A | APA52100A | ||
容量 | 15kVA | 20kVA | 30kVA | 60kVA | 100kVA | ||
制作方式 | SPWM(正弦脉宽调制) | ||||||
输入 | 相数 | 3φ4W | |||||
电压 | 380V±10% | ||||||
频率 | DC-47Hz~63Hz | ||||||
输出 | 相数 | 3φ4W | |||||
相电压 | 低档0-150VAC / 高档0-300VAC 自动档AUTO | ||||||
频率 | 45-120Hz(40-500Hz可选)，0.1Step | ||||||
最大相电流 | L=120V | 42A | 56A | 84A | 168A | 278A | |
H=240V | 21A | 28A | 42A | 84A | 139A | ||
LED显示(A相) | 电压、电流、频率、功率、功率因数 | ||||||
电源稳压率 | 0.10% | ||||||
负载稳压率 | 1% | ||||||
波形失真度 | 2%(纯电阻负载) | ||||||
频率稳定度 | 0.01% | ||||||
电压解析度 | 0.1V | ||||||
频率解析度 | 0.1Hz | ||||||
电流解析度 | 0.01A | 0.1A | |||||
测量精确度 | 电压 | 0.5%FS+5dgt | |||||
电流 | 0.5%FS+5dgt | ||||||
功率 | 0.5%FS+5dgt | ||||||
频率 | 0.01%FS+5dgt | ||||||
设定精确度 | 电压 | 1% | |||||
频率 | 0.10% | ||||||
存储组数 | M1 (V_F_A)﹑M2 (V_F_A) ……M9 (V_F_A) | ||||||
通讯接口 | RS232C 【IEEE488.2(GPIB)可选】 | ||||||
限流设定 | O-Max Current | ||||||
保护 | 过流 过温 过载 短路 | ||||||
重量(Kg) | 150 | 200 | 300 | 500 | 900 | ||
