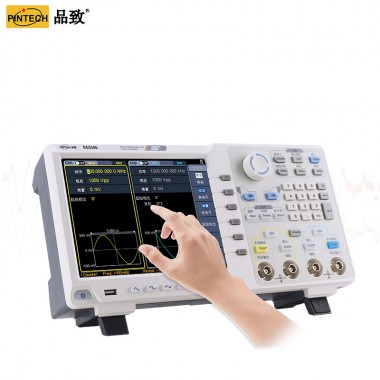

双通道触屏信号发生器DG5200 （200MHz）
双通道，可触屏！ 信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域；能产生多种波形电路。
品牌PINTECH品致
型号DG5200
双通道，可触屏！ 信号发生器是一种常见的信号源，广泛应用于电子电路、自动控制系统和数字实验等领域；能产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。此款信号发生器可与我司生产的高压放大器、功率放大器一起使用。 详情请咨询我司销售人员。
型号 | DG5200 |
通道 | 双通道（独立等效） |
带宽 | DC-200MHz |
实时采样率 | 1.25GSa/s |
波形 | |
标准波形 | 正弦波、方波、脉冲波、锯齿波、噪声、谐波 |
任意波形 | sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计150多种 |
频率特性（频率分辨率1μHz或10位有效数字） | |
正弦波 | 1μHz-200MHz |
方波 | 1μHz ~ 50MHz |
脉冲波 | 1μHz ~ 25MHz |
锯齿波 | 1μHz ~ 5MHz |
噪声 | 120MHz (-3dB，典型值) |
任意波 | 1μHz ~50MHz |
稳定度 | ±1ppm, 0°C至40°C ，相噪≤-115dbc/Hz（典型值） |
幅值特性 | |
输出幅度（高阻） | 2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）； |
输出幅度（50Ω） | 1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz） |
幅度分辨率 | 1mVpp or 4digits |
直流偏移范围 | ±5V(50Ω)、±10V(高阻) |
直流偏移分辨率 | 1mV or 4digits |
输出阻抗 | 50Ω典型值 |
准确度 | ±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset） |
单位 | Vpp, Vrms, dBm |
输入/输出 | |
显示 | 8寸 (800x600) 高分辨率TFT液晶显示 |
模式 | 外部调制 |
标准接口 | USB Host, USB Device（支持USB-TMC）,LAN |
| 工作温度 | 0~40℃ |
| 工作湿度 | 0~90%RH |
| 尺寸 | 340mm x 177mm x 90mm |
重量 | 2.5 kg |
