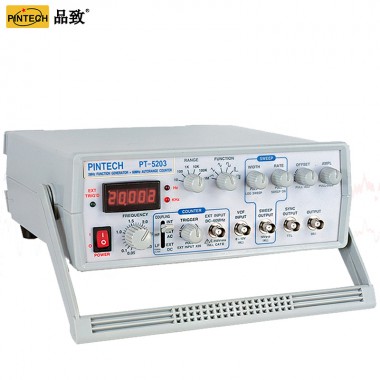

函数波型产生器PT-5203

函数波型产生器PT-5203 简略说明： 0.05Hz ~ 5MHz 函数波形产生器,线性 / 对数扫描功能,波形对称性连续可变,斜波及脉波均具有反相功\能扫描波有专用BNC输出.内附60MHz智能型全自动计频器,计频器分辨率高达0.001Hz可独立输出DC OFFSET电压，对电子电路实验帮忙甚大，另外此功\能亦能当作干电池电源输出，最大输出电流达200mA(于±10v输出时)，输出电压可调0~±10v。

品牌PINTECH品致

型号PT-5203

T-5203是部0.05Hz~5MHz的函数信号产生器，它具有非常多的功能与高度稳定性，非常适合学校的电子、物理等实验室及电子公司的开发室及生产线使用，以下简述几项特点：

1.多种波形选择：可调式周期控制，并具备反向开关，因此至少可产生正弦波、三角波、方波、正斜波、负斜波、正脉波、负脉波及直流等8种波形。

2.可取代脉波产生器：周期、时间、振幅连续可变，配有反向开关可制造负脉波，另外DC offset可使用脉波载在直流电源之上或之下。

3.可当作扫描产生器：具备线性(LINNER)及对数(LOG)扫描，扫描速率从5s到10ms，扫描宽度最大达100倍。

4.可当作计频器使用：除了可以显示本机产生的波形频率外亦可兼外测计频器，输入电压范围从30mV~150V，输入频率范围从0.2Hz~60MHz，具备自动换档(Auto Range)、自动闸时(Auto gatetime)、小数点自动对位、显示单位(Hz/kHz)自动换算等功能。显示5位数最高解析及达0.001Hz，绝非一般传统计频器所能取代。

5.散热良好频率稳定：函数波产生器使用电容器充放电的原理来制作波形，因此电容器容量的稳定决定波形的稳定，但电容器的容量会随环境温度的变化成正比，另就是电容器容量却与产生的频率成反比。所以一般函数波产生器的通病是加热越久频率越低，本机使用直流风扇使内部温度尽快达到平衡，温度平衡后频率亦趋于稳定。
