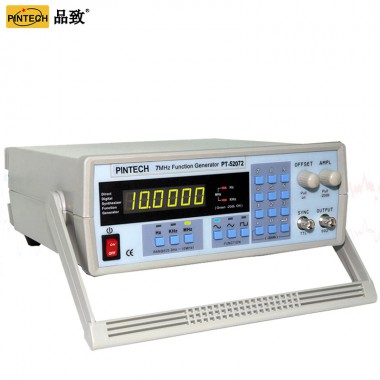

函数波型产生器PT-52072
函数波型产生器PT-52072 0.5Hz-7MHz数位合成函数波形产生器
品牌PINTECH品致
型号PT-52072
0.3Hz-7MHz数字合成函数波形产生器(DDS Function Generator)。
0.56英吋高，6位数，绿色，高亮度，大型数字LED显示频率。
单位按键直接输入Hz.kHz.MHz，最方便输入欲产生的频率。
正弦波、方波、三角波共3种波形选择，任何频率都能输出7MHz最高频率。
任何波形输出都有TTL位准的同步信号输出，更加方便使用。
共二组-20dB的衰减开关，最大波形20Vp-p(1M Ohm负载)，10Vp-p(50 Ohm负载)。
全部按钮都使用塑料硬键(非橡胶软键)最耐用，触感最佳。
直流抵补+-10V(1M Ohm负载)，+-5V(50 Ohm负载)独立开关选择。
内含RS232 (或USB) 输入装置，无须加价购买，非常方便学术论文撰写。
透过RS232 (或USB) 控制接口，可以由计算机远程控制输出频率、波形、衰减开关等。
型号 | PT-52072 | |
显示 | 6digits 0.56" Red LED | |
频率(正弦波，方波，三角波) | DC-0.5Hz~7MHz | |
频率选择档位 | 3种（Hz，kHz，Mhz） | |
输出波形 | 3 种波形(正弦波，方波，三角波) | |
频率 | 稳定性 | ±10PPM |
精度 | ±10PPM+1 digit | |
老化 | ±1PPM/1年 | |
正弦波 | 谐波失真 | -55dB to 200kHz,-30dB to 7MHz |
平整 | ±0.3dB to 1MHz，±3dB to 7MHz | |
三角波线性 | ≥98% to 100kHz,≥90% to 7MHz | |
方波 | 对称 | ±2% to 1MHz,±10% to 7MHz |
上升时间 | ≦25nS | |
同步输出 | 输出位准 | ≥3V to 7MHz |
上升时间 | ≦25nS | |
输出 | 最大 | 20Vp-p（1MΩ负载），10Vp-p（50Ω负载） |
最小 | 20mVp-p（1MΩ负载），10mVp-p（50Ω负载） | |
变比 | -20dBX2（-40dB） | |
直流补偿 | 固定或可调（±10V at 1MΩ负载，±5V at 50Ω负载） | |
RS232 or USB | 内置 | |
电脑控制 | 频率，波形，衰减x1 | |
工作温度 | 0~40℃ | |
工作湿度 | 0~90%RH | |
重量 | 2.5kg | |
| 尺寸 | 275(W) X 90(H) X 300(D) mm | |
