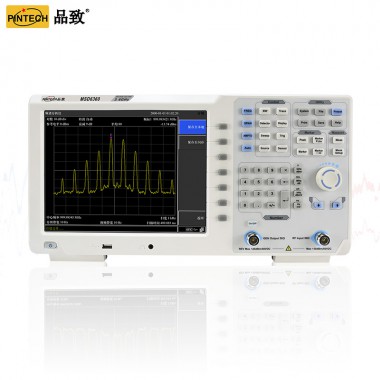

MSD6360 频谱分析仪(9kHz-3.6GHz)
品牌PINTECH品致
型号MSD6360
型号 | MSD6360 | |
频率 | ||
频率范围 | DC-9kHz~3.6 GHz | |
频率分辨率 | 1Hz | |
频率扫宽 | ||
扫宽范围 | 0 Hz，100 Hz 到仪器的最大频率 | |
扫宽准确度 | ± 扫宽/（扫描点数 － 1） | |
内部参考源 | ||
基准频率 | 10 MHz | |
基准频率精度 | ± [（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ] | |
温度稳定度 | <2.5 ppm（15℃至35℃） | |
频率老化率 | <1ppm/年 | |
单边带相位噪声（20℃至30℃，fc=1GHz，RBW=1kHz，VBW=1kHz） | ||
载波偏移 | 10 kHz | < -82 dBc/Hz （典型值） |
100 kHz | < -100 dBc/Hz（典型值） | |
1 MHz | < -110 dBc/Hz（典型值） | |
带宽 | ||
分辨率带宽 | 10Hz 至 500kHz(以1-10连续步进)，1MHz，3MHz | |
RBW 精度 | < 5%，典型值（RBW≤1MHz） | |
选择性（60 dB: 3 dB） | <5：1 典型值（数字实现，接近高斯形状） | |
视频带宽（VBW） | 10Hz 至 3MHz | |
幅度与电平 | ||
幅度测量范围 | DANL 到 +20 dBm，1 MHz 至3.6GHz，前置放大器关 | |
参考电平 | -80 dBm 至 +30 dBm，步进为 0.01 dBm | |
前置放大器 | 20 dB，标称值，9 kHz 至 3.6 GHz | |
输入衰减 | 0 至 50 dB，1 dB 步进 | |
最大输入直流电压 | ±50 VDC | |
最大连续波射频功率 | 30dBm，平均连续功率 | |
显示平均噪声电平（输入衰减 0 dB，取样检波，迹线平均次数≥20，20℃至30℃，输入阻抗为50Ω，RBW 归一化到 1 Hz） | ||
前置放大器关 | 1MHz至10 MHz | -140 dBm（典型值）, <-130 dBm |
10 MHz至1GHz | -140 dBm（典型值）, <-130 dBm | |
1 GHz至1.5 GHz | -138 dBm（典型值）, <-128 dBm | |
1 .5GHz至3.6 GHz | -138 dBm（典型值）, <-128 dBm | |
前置放大器开 | 1MHz至10 MHz | -160 dBm（典型值）, <-150 dBm |
10 MHz至1GHz | -160 dBm（典型值）, <-150 dBm | |
1 GHz至1.5 GHz | -158 dBm（典型值）, <-148 dBm | |
1 .5GHz至3.6 GHz | -158 dBm（典型值）, <-148 dBm | |
频率响应（20℃至30℃，30%至70% 相对湿度，输入衰减 10 dB，参考频率 50 MHz） | ||
前置放大器关（fc≥100k） | ±0.8 dB；±0.4 dB，典型值 | |
前置放大器开（fc≥1MHz） | ±0.9 dB；±0.5 dB，典型值 | |
误差与精度 | ||
分辨率带宽切换误差 | 相对于 10 kHz 的 RBW 对数分辨率 ±0.2 dB，线性分辨率±0.01，标称值 | |
输入衰减误差 | 20℃ 至 30℃，fc=50 MHz，前置放大器关，相对于 20dB 衰减，输入衰减 1至50 dB | |
绝对幅度精度 | 20℃至30℃， fc=50 MHz，Span=200kHz, | |
全幅度精度 | 输入信号范围 0 dBm 至 -50 dBm | |
±1.5 dB | ||
电压输入驻波比 | 输入衰减 10 dB，1 MHz 至 3.6GHz | |
<1.5，标称值 | ||
失真和杂散响应 | ||
二次谐波失真 | fc ≥ 50 MHz，输入信号 -10 dBm，输入衰减 0 dB，前置放大器关, 20℃至 30℃ | |
-65dBc | ||
三阶交调截断点 | fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃ | |
+2 dBm | ||
1 dB 增益压缩 | fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃ | |
>+2 dBm，标称值 | ||
剩余响应 | 输入端口接 50 Ω 负载，输入衰减 0 dB，20℃至 30℃ | |
<-80 dBm，典型值 | ||
输入相关杂散 | 混频器电平为 -30 dBm，20℃至 30℃ | |
<-60 dBc | ||
扫描 | ||
扫描时间 | 非零扫宽 10 ms 至 3000 s 零扫宽 10 ms ～ 3000 s | |
扫描模式 | 连续，单次 | |
跟踪源、信号源（仅适用于带A型号的机型） | ||
频率范围 | 100 kHz 至 3.6 GHz（跟踪源） 35 MHz 至 3.6 GHz（信号源） | |
输出电平范围 | -40 dBm 至 0 dBm | |
输出电平分辨率 | 1 dB | |
输出平坦度 | ± 3 dB | |
最大反向输入电平 | 平均功率：±30 dBm，DC : ± 50 VDC | |
解调 | ||
音频解调 | 频率范围 | 100kHz 至 3.6 GHz |
解调类型 | FM/AM/USB/LSB | |
AM测量 | 频率范围 | 10MHz 至 3.6 GHz |
调制率 | 20Hz 至 100kHz | |
调制率精度 | 1Hz，标称值(调制率<1kHz) <0.1%调制率，标称值 (调制率≥1kHz) | |
调制深度 | 5% 至 95% | |
调制深度精度 | ±4%，标称值 | |
FM 测量 | 频率范围 | 10MHz 至 3.6 GHz |
调制率 | 20Hz 至 100kHz | |
调制率精度 | 1Hz，标称值 (调制率<1kHz) <0.1%调制率，标称值 (调制率≥1kHz) | |
频偏 | 20Hz 至 200kHz | |
频偏精度 | ±4%，标称值 | |
频率计数器 | ||
计数器分辨率 | 1Hz、10Hz、100Hz、1kHz | |
计数器精确度 | ±(频率读数×频率基准精度+计数分辨率) | |
射频输入 | ||
阻抗 | 50 Ω，标称值 | |
连接器 | N 型阴头 | |
跟踪源/信号源输出 | ||
阻抗 | 50 Ω，标称值 | |
连接器 | N 型阴头 | |
10MHz 参考输入/输出 | ||
连接器 | BNC 阴头 | |
10MHz 参考幅度 | 0 dBm 至 +10 dBm | |
USB | ||
USB 主控端 | ||
连接器 | B 插头 | |
协议 | USB 2.0（主机端） | |
USB 设备端 | ||
连接器 | A 插头 | |
协议 | 2.0 版 | |
VGA | ||
连接器 | 15引脚 D-SUB(阴头） | |
分辨率 | 800*600，60 Hz | |
显示 | ||
显示类型 | TFT LCD | |
显示分辨率 | 800*600 | |
屏幕尺寸 | 10.4 英寸 | |
屏幕颜色 | 65536 | |
远程控制 | ||
USB | USB TMC | |
LAN | 10/100base，RJ-45 | |
大规模存储 | ||
数据存储空间 | 内部存储256M Bytes | |
温度 | ||
操作温度范围 | 0 ℃ 至 40 ℃ | |
存储温度范围 | -20 ℃ 至 60 ℃ | |
外观 | ||
尺寸 | 421 mm (宽)×221 mm (高)×115 mm (深) | |
重量 | 约 5.0 千克 (主机) | |
